Фланец приварной с впадиной под сварку

Фланец приварной с впадиной под сварку

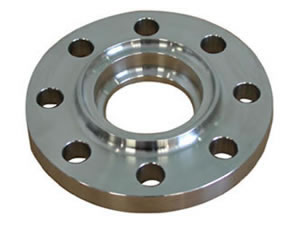

Фланец приварной с впадиной под сварку – это тип трубных фланцев, разработанных для использования при малых диаметрах и высоком давлении. Он похож на свободный фланец, однако имеет больший предел ограниченной выносливости. Так как отверстие больше наружного диаметра трубы, следовательно, труба входит во фланец.

Размер
Фланец приварной с впадиной под сварку: 3/8"~3"
DN10~DN80

Давление
Американская серия: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500
Европейская серия: PN 6,PN 10,PN 16,PN 25, PN 40,PN 63,PN 100

Типы уплотнительных поверхностей фланцев
Американская серия: плоская поверхность(FF), с выступающим ободком (RF), с шипом (T), с пазом (G), с впадиной, разг. «мама»(F),с выступом, разг. «папа»(M), фланец с канавкой под уплотнительное кольцо (RJ)
Европейская серия: тип A(плоская поверхность), тип B (с выступающим ободком), тип C(с шипом), тип D (с пазом), тип E (с центрирующим выступом), тип F (с выемкой), тип G(с выемкой под уплотнительное кольцо), тип H(с пазом под стальную прокладку).

Материалы
Углеродистая сталь : ASTM/ASME A105, ASTM/ASME A516 Класс 55-60-65-70
Легированная сталь : ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Нержавеющая сталь : ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Низкотемпературная сталь : ASTM/ASME A522, ASTM/ASME A707 Класс L1-L2-L3-L4-L5-L6-L7-L8
Высокопрочная сталь : ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Стандарты
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
GB/T 9112-2010, GB/T 9117-2010
HG/T 20592-2009, HG/T 20615-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

Производственный процесс
Горячая штамповка, механическая обработка.

Область применения
Резьбовые фланцы применяются в таких промышленностях как энергетика, нефтегазовая промышленность, химическая промышленность, кораблестроение, отопительные системы, бумажное производство, металлургия и т.д.

Компания «Ahad» является одним из ведущих производителей и поставщиков фланцев приварных с впадиной под сварку в Китае. Наши промышленные фланцы уже получили сертификаты ISO 9000, Директива 97/23/ЕС Системы и установки, оборудование, работающее под давлением (сокращенное название - PED), AD2000 Merkblatt W0 и API. Они широко используются во многих странах , например : в Италии , Германии , Испании , Франции , России , США , Бразилии , Иране , Индии и так далее .
Если вы заинтересовались нашими фланцами приварными с впадиной под сварку или другой продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
