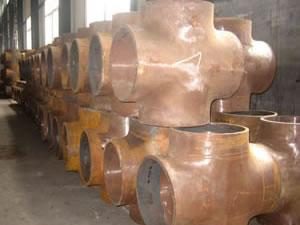

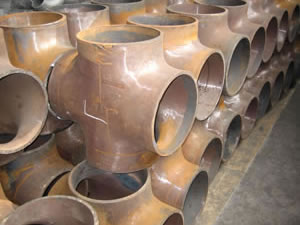

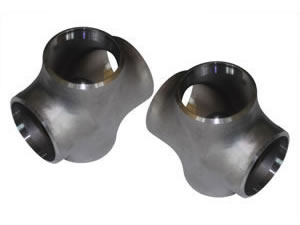

Трубная крестовина

Краткая информация

Трубная крестовина может иметь один вход и три выхода, однако возможно и три входа и один выход. Трубные крестовины с одинаковым размером входа и выхода – то обычно прямые (равнопроходные) крестовины, в то время как трубные крестовины с разными размерами входа и выхода обычно называются неравнопроходными крестовинами. Компания «Ahad» является одним из ведущих производителем и поставщиком трубных крестовин в Китае. Трубные крестовины производятся из различных материалов, например, нержавеющей стали, сплавов стали, углеродистой стали и пр. Наша продукция экспортируется в США, Италию, Бельгию, Чили, Боливию, Объединенные Арабские Эмираты, Бразилию, Южную Корею, Индию и многие другие страны.

Производственный процесс
Изгибание, прессование, штампование, ковка, механическая обработка и пр.

Область применения
Трубные крестовины применяются в таких промышленностях как энергетика, нефтегазовая промышленность, химическая промышленность, кораблестроение, отопительные системы, бумажное производство, металлургия и т.д.

Технические параметры трубных крестовин

	Промышленный ряд
	Бесшовные трубные крестовины	Сварные трубные крестовины
Внешний диаметр	1/2"~32"	6"~60"
Толщина стенок	4мм~200мм
Тип	Прямая крестовина, неравнопроходная крестовина

1. Прямая крестовина

Размеры
Бесшовная прямая крестовина: 1/2"~32"DN15~DN800
Сварная прямая крестовина: 6"~60" DN150~DN1500

Толщина стенок
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Макс.толщина стенок : 200мм

Материалы
Углеродистая сталь: ASTM/ASME A234 WPB-WPC
Легированная сталь (сплав): ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Нержавеющая сталь: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Низкотемпературная сталь: ASTM/ASME A402 WPL 3-WPL 6
Высокопроизводительная сталь: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Стандарты
GB/T12459-2005 GB/T13401-2005
SY/T0510-1998
ASME B16.9-2007 ASME B16.25-2007
CSA Z245.11-05-2005

2. Неравнопроходная крестовина

Размеры
Бесшовная неравнопроходная крестовина: 1/2"~32"DN15~DN800
Сварная неравнопроходная крестовина:6"~60" DN150~DN1500

Толщина стенок
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Макс.толщина стенок: 200мм

Материалы
Углеродистая сталь: ASTM/ASME A234 WPB-WPC
Легированная сталь (сплав): ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Нержавеющая сталь: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Низкотемпературная сталь: ASTM/ASME A402 WPL 3-WPL 6
Высокопроизводительная сталь: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Стандарты
GB/T12459-2005 GB/T13401-2005
SY/T0510-1998
ASME B16.9-2007 ASME B16.25-2007
CSA Z245.11-05-2005
