Размер
Свободный фланец: 3/8"~40"
DN10~DN1000

Давление
Американская серия: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500
Европейская серия: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100

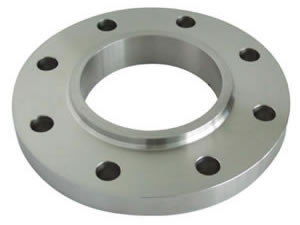

Свободный фланец

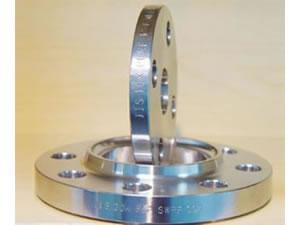

Свободный фланец – это разновидность фланцевого соединения. Свободный фланец на приварном кольце состоит из двух частей - фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Типы уплотнительных поверхностей фланцев
Американская серия: плоская поверхность(FF), с выступающим ободком (RF), с шипом (T), с пазом (G), с впадиной, разг. «мама»(F),с выступом, разг. «папа»(M), фланец с канавкой под уплотнительное кольцо (RJ)
Европейская серия: тип A(плоская поверхность), тип B (с выступающим ободком), тип C(с шипом), тип D (с пазом), тип E (с центрирующим выступом), тип F (с выемкой), тип G(с выемкой под уплотнительное кольцо), тип H(с пазом под стальную прокладку).

Материалы
Углеродистая сталь: A105
Легированная сталь (сплав): A182 F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Нержавеющая сталь: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H 347-347H
Низкотемпературная сталь: A522 A707 Grade L 1-L 2-L 3-L 4-L 5-L 6-L 7-L 8
Высокопроизводительная сталь: A694 F 42-F 46-F 48-F 50-F 52-F 56-F 60-F 65-F 70

Стандарты
GB/T9112-2000
GB/T9116.1-2000 GB/T9116.2-2000 GB/T9116.3-2000 GB/T9116.4-2000
GB/T9124-2000
SH/T3406-1996
GD2000 GD87-1101
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS1560-3.1-1989 BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
Производственный процесс
Горячая штамповка, механическая обработка.

Область применения
Свободные фланцы применяются в таких промышленностях как энергетика, нефтегазовая промышленность, химическая промышленность, кораблестроение, отопительные системы, бумажное производство, металлургия и т.д.

Компания «Ahad» является одним из ведущих производителей и поставщиков свободных фланцев в Китае. Мы также специализируемся на выпуске несъемных фланцев, приварных фланцев, ввариваемых фланцев и пр. Наши фланцы отличаются высоким качеством, производятся с применением современных технологий и оборудования. Наша продукция получила сертификаты ISO9000, ISO14001, GB/T28001, и Q/SY1002.1, она активно экспортируется в США, Италию, Бельгию, Чили, Боливию, Объединенные Арабские Эмираты, Бразилию, Южную Корею, Индию и многие другие страны. Если вы заинтересовались нашими свободными фланцами или другой продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
